| 加工定制：是 | 品牌：一环 | 型号：ZAJQ |
| 材质：铸钢 | 连接形式：法兰 | 公称通径：15-500mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：电子 | 零部件及配件：阀体 |
| 形态：球式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：10-500mm |
技术参数和性能指标
阀体
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀内组件
阀芯形式： O型阀芯
流量特性： 快开型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
可调动作范围： 0-90o
允许压差△P： 小于公称压力(1.6MPa)
泄漏量Q： 按AP1598标准测试 无泄漏
环境温度℃： -20~60℃
基本误差： ±2.5%
回差： ±2.5%
死区： 1%
执行机构
可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
1.产品型号与名称
2.公称通径DN(mm)
3.公称压力
4.流量特性
5.阀体材质
6.额定流量系数
7.介质种类和温度范围
8.阀前后压力（压差）
9.电源电压和控制信号
10.其它特殊要求

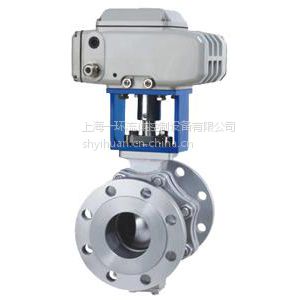

/diandongtiaojiefa/zajqdiandongtiaojieqiufa.html ZAJQ电动调节球阀
ZAJQ电动调节球阀结构结构图 三片式ZAJQ电动调节丝扣式球阀外形尺寸
