| 加工定制：是 | 品牌：一环 | 型号：ZJHP |
| 材质：铸铁 | 连接形式：法兰 | 公称通径：50-500mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：球式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：50-500mm |
特点：

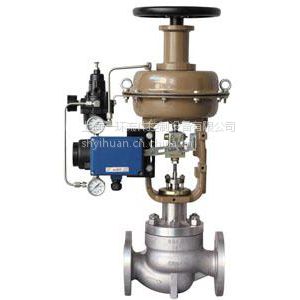

ZJHP、ZJHM精小型气动薄膜单座调节阀和精小型气动薄膜套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体 介质的自动调节控制，该气动调节阀广泛应用于***控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的***通用调节阀产品。广泛应用于***控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。上海一环制造的气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-300。适用流体温度由-200℃至560℃范围内多种档次。泄漏标准有IV级或V***，流量特性为线性或等***比，多种多样品种规格可供选择。*本产品性能指标***GB/T4213-92
结构:
1．ZJHP型气动单座调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数***调节控制
2．ZJHP型气动单座调节阀按作用模式可分: K型 正作用：气闭式-常开型（当信号压力增大时阀位向下位移）;B型. 反作用：气开式-常闭型（当信号压力增大时阀位向上位移）.
3．气动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4．直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性***、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
5．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等***比（对数）性、直线性、快开特性。
6．根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
阀体、阀盖：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
密封填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；最小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
散热型
夹套保温型
波纹管密封型
低温型
气动薄膜单座、套筒调节阀结构图
快开型、直线型、等***比型单座阀芯结构图示
气动薄膜单座、套筒调节阀结构图
快开型、直线型、等***比型套筒阀芯结构及其流量图示
